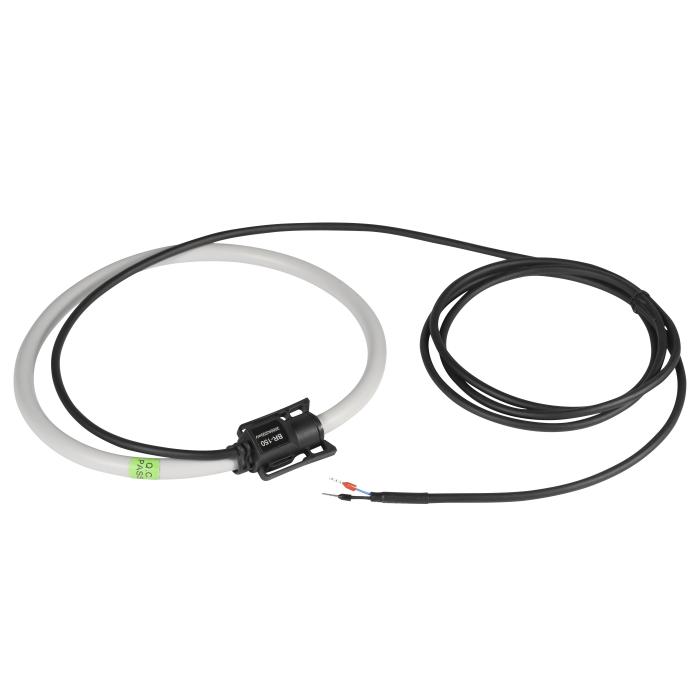

BR Bobina de Rogowski Transductor de Corriente Flexible
Características principales：
• Entrada de corriente primaria:AC 1000-10000A;
• Salida de corriente secundaria: 200mV/333mV;
• Tamaño de la perforación: 90/150/200/300mm;
• Aplicación: Enmetalurgia, galvanoplastia, soldadura y otros campos;
- Detalles
- Parámetros
- Documentos
1. General：
La serie BR realiza la medición en tiempo real de la corriente alterna en la red eléctrica de acuerdo con la teoría de inducción electromagnética. La bobina Rogowski flexible de la serie BR es un sensor de corriente flexible de alta sensibilidad que se puede combinar directamente con equipos portátiles como analizadores de potencia. Es adecuado para el monitoreo del consumo de energía, el monitoreo de corriente de alta frecuencia, la medición de ondulación de DC, etc. Se pueden personalizar diferentes tamaños según los requisitos. Utilizan el RMS y la tecnología de compensación lineal para aislar y convertir la corriente medida en la señal deDC estándar. Tiene características: fuente de alimentación de seguridad de 24VDC, alta precisión, aislamiento y seguridad y bajo consumo de energía. Es ampliamente utilizado en metalurgia, galvanoplastia, soldadura y otros campos.

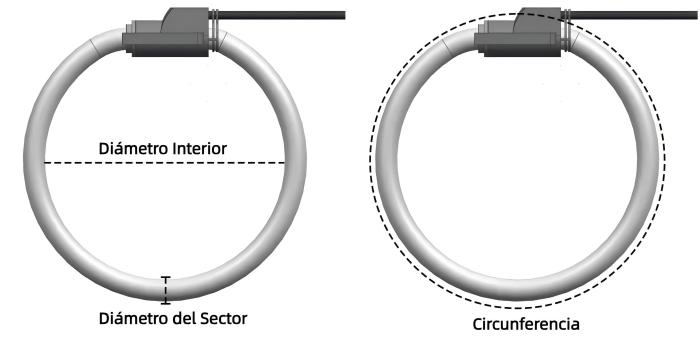

2. Dimensión:
|
Modulos |
Corriente de entrada |
Voltaje de salida |
DiámetroInterior(mm) |
Diámetro delSector(mm) |
Circunferencia(mm) |
|
BR-90 |
1000A |
200/333mV |
90 |
12 |
300 |
|
BR-150 |
2000-5000A |
333mV |
150 |
12 |
500 |
|
BR-200 |
4000-8000A |
333mV |
200 |
12 |
650 |
|
BR-300 |
5000-10000A |
333mV |
300 |
12 |
1000 |

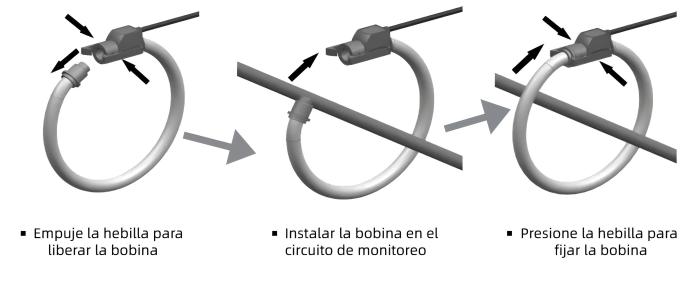

3. Instalación:
Nota: Antes de instalar el Rogowski CT en los circuitos de monitoreo, primero debe cablear el Rogowski CT con el medidor de energía emparejado.

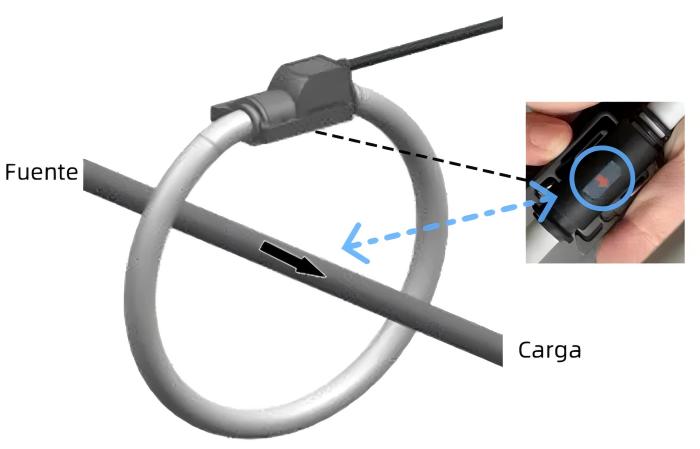

La dirección que señala la flecha debe ser acorde a la dirección de corriente directa real.
