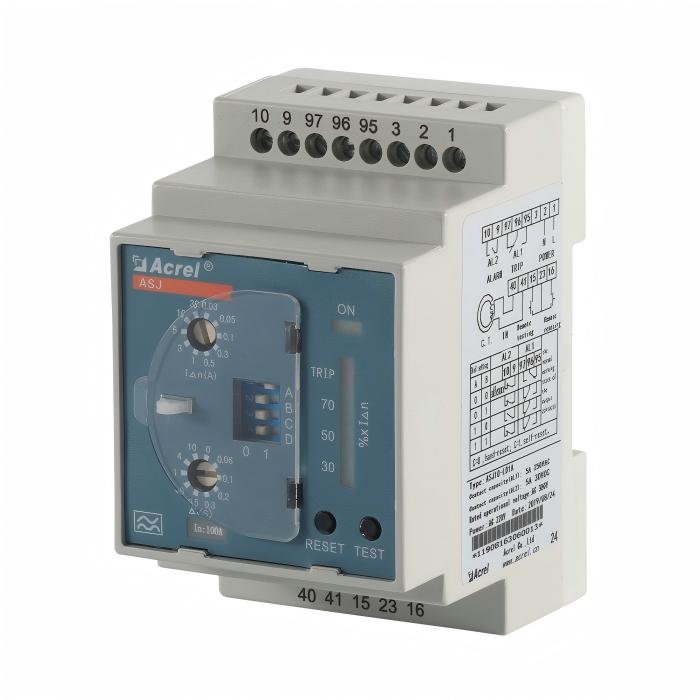

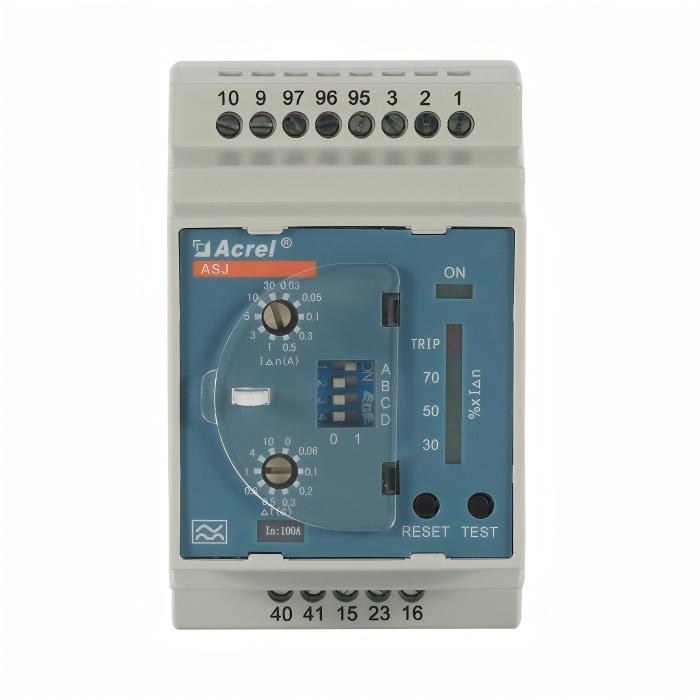

ASJ Relé de fuga a tierra
Características principales：
• Tipo: A tipo y AC tipo;
• Frecuencia:50/60Hz;
• Con funciones de "prueba" y "reinicio" locales y remotas;
• Con el ajuste de la corriente de acción residual nominal;
• Con la fijación del tiempo de prescripción sin conducir;
• Con dos salidas de relé;
• Certificado: CE;
- Detalles
- Parámetros
- Documentos
1. General：
El relé de corriente residual de la serie ASJ puede combinarse con un interruptor automático o contactor de baja tensión para formar un dispositivo de protección de corriente residual. Se utiliza principalmente en líneas de distribución de sistemas TT y TN con AC 50Hz y una tensión nominal de 400V o inferior. Protege el circuito eléctrico contra fallas a tierra, previene daños a los equipos causados por corrientes de falla a tierra e incendios eléctricos, y también proporciona protección contra contacto indirecto y riesgo de descarga eléctrica.

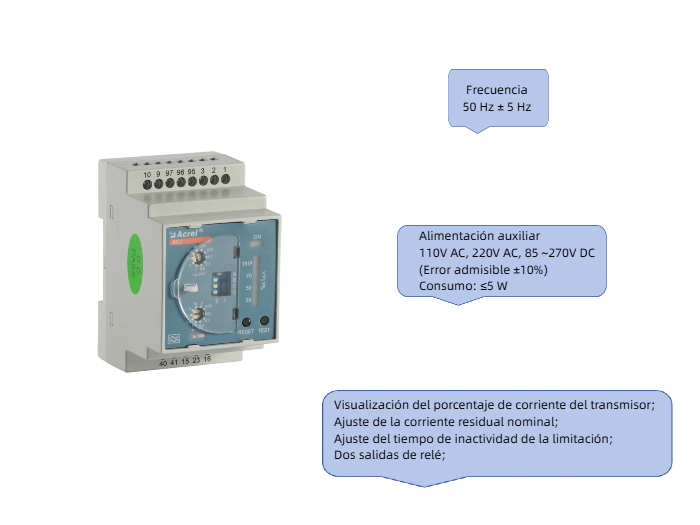

2. Funciones:

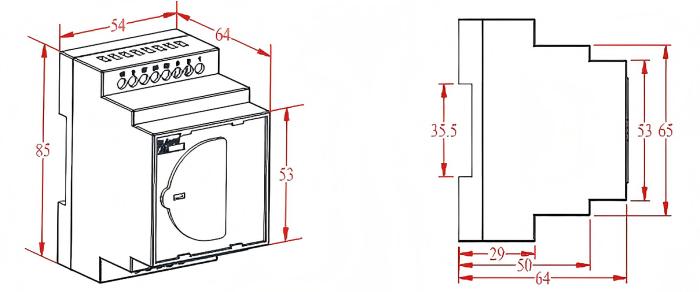

3. Dimensión：

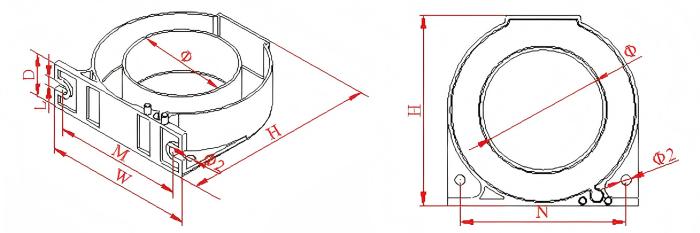

Dimensiones de transformador de corriente residual:
|
Modelo de producto |
Corriente nominal (A) |
Dimensiones totales (mm) |
Tamaño del orificio (mm) |
Dimensiones de instalación (mm) |
Peso del producto (g) |
|||||
|
W |
H |
D |
Φ |
M |
N |
L |
Φ2 |
|||
|
L-45 |
16~100 |
75 |
75 |
22 |
46 |
65 |
65 |
4.3 |
4 |
200±10 |
|
L-80 |
100~250 |
120 |
120 |
23 |
81 |
105 |
105 |
4.4 |
4 |
380±20 |
|
L-100 |
250~400 |
140 |
140 |
23 |
100 |
124 |
124 |
4.6 |
4 |
460±30 |
|
L-150 |
400~800 |
196 |
205 |
24 |
150 |
175 |
180 |
4.6 |
6 |
850±50 |
|
L-200 |
800~1500 |
240 |
247 |
28 |
200 |
214 |
212 |
5 |
6 |
1200±50 |

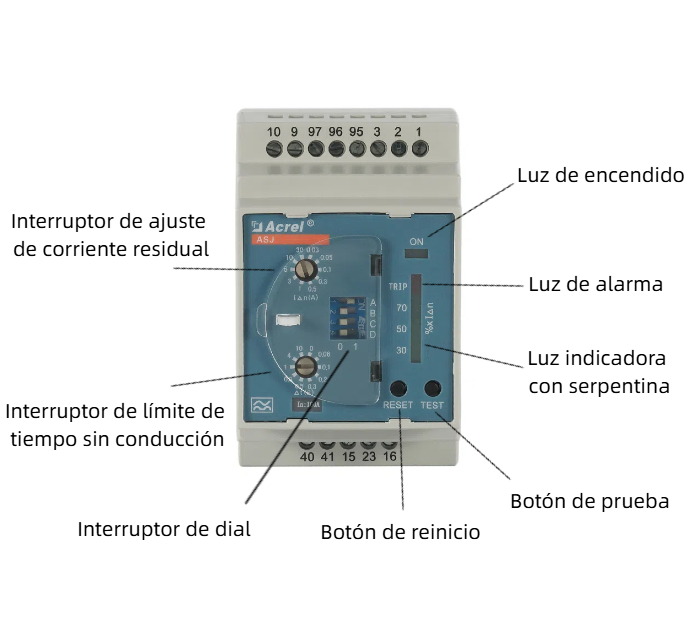

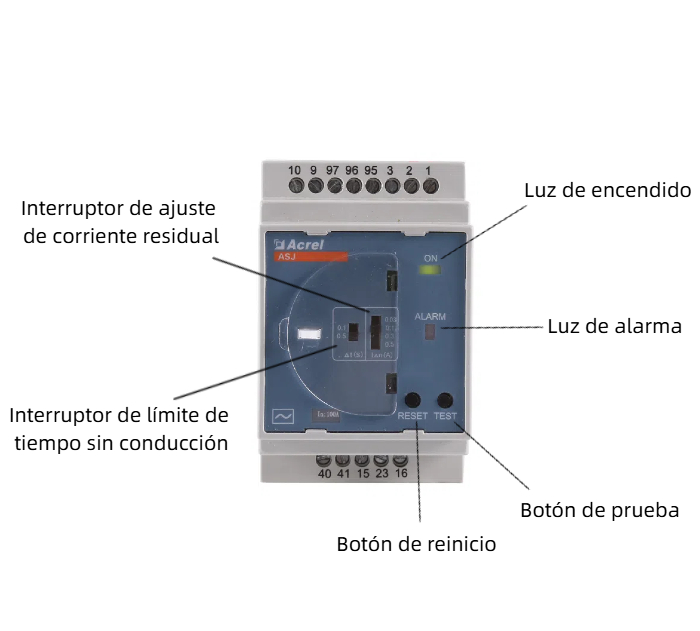

4. Panales Frontales:
Panel de A tipo:
Panel de AC tipo:

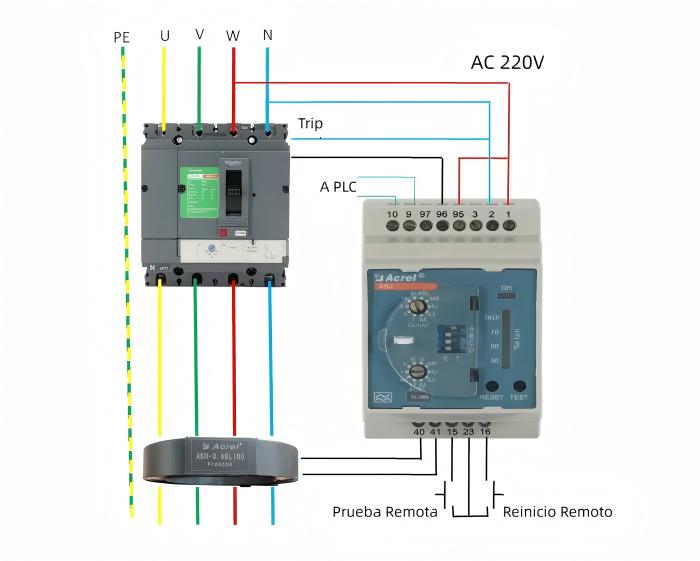

5. Alambrado:

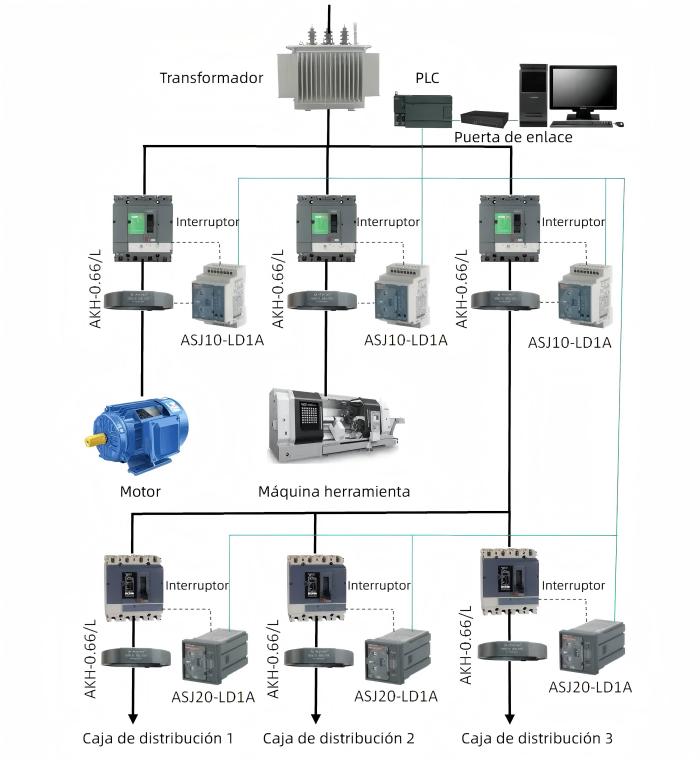

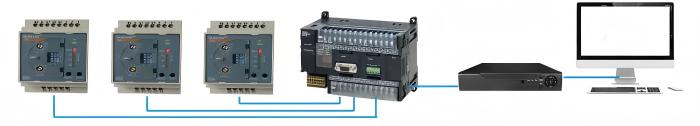

6. La Red:
Recopilar señales de conmutación mediante PLC y cargarlas en el sistema de monitoreo
7. Aplicación:
