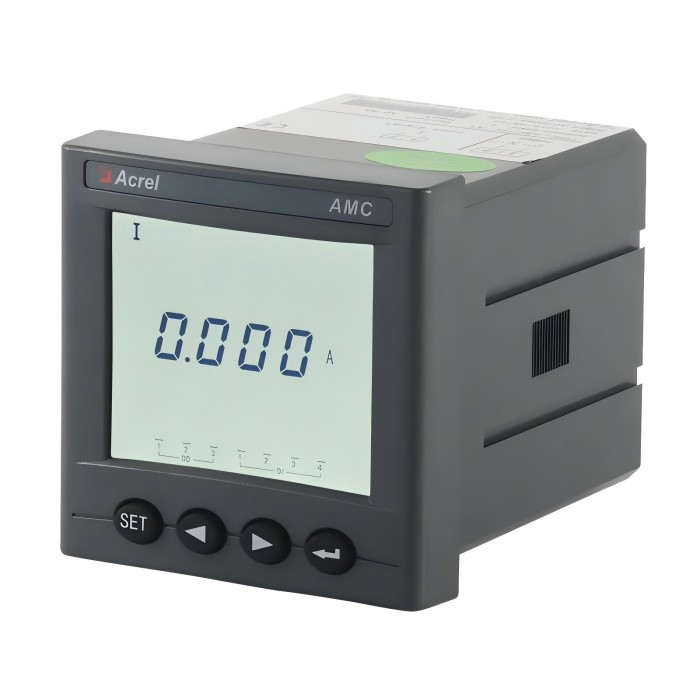

AMC72-AI AC Amperímetro Digital Monofásico

< >

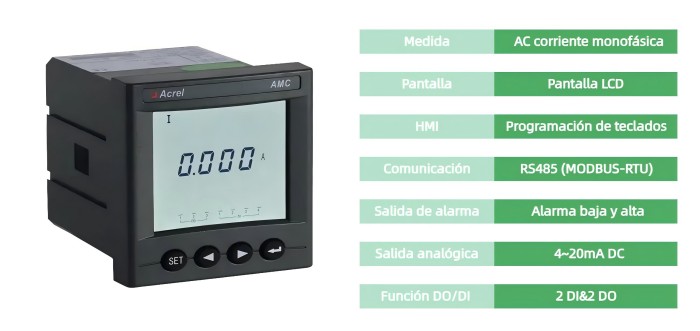

Características principales：

• Medición: AC corriente monofásica;

• Precisión: 0.5%;

• Corriente nominal: 1/5A AC(a través de CT);

• Fuente de alimentación: 85~265V AC/DC;

• Comunicación: RS485(MODBUS-RTU);

• Salida de alarma: alarma de corriente baja y alta;

• Salida analógica: 4~20mA DC;

• Función DI/DO: 2 DI y 2 DO;

• Estándar y certificado: CE;

Cotización

Detalles
Parámetros
Documentos

1. General：

El AMC72(L)-AI amperímetro de panel tipo 72x72 con pantalla LCD/LED puede mediraccorriente monofásica, con multiples funciones adicionales.

2. Funciones:

Funciones adicionales:

C	RS485 Comunicación
M	Salida analógica 4-20mA
J	Salida de alarma
K	Salida de conmutación 2DI&2DO
2M	2 Canales de salida analógica 4-20mA
KM	Salida de conmutación 2DI&2DO + salida analógica 4-20mA
MC	Salida analógica + RS485 comunicación
CJ	RS485comunicación + salida de alarma
KC	RS485 comunicación + salida de conmutación 2DI&2DO
JKC	Salida de alarma +RS485 comunicación + salida de conmutación 2DI&2DO
JMC	Salida de alarma + salida analógica + RS485 comunicación

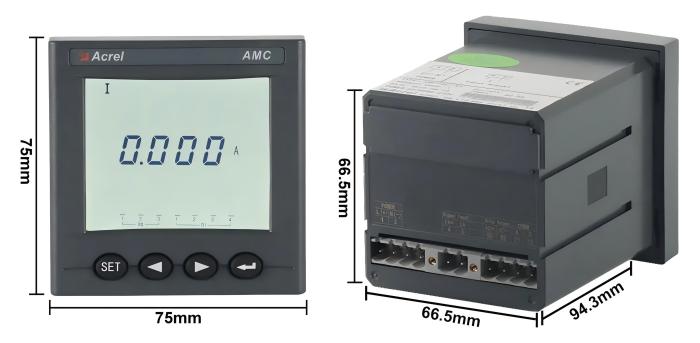

3. Dimensión:

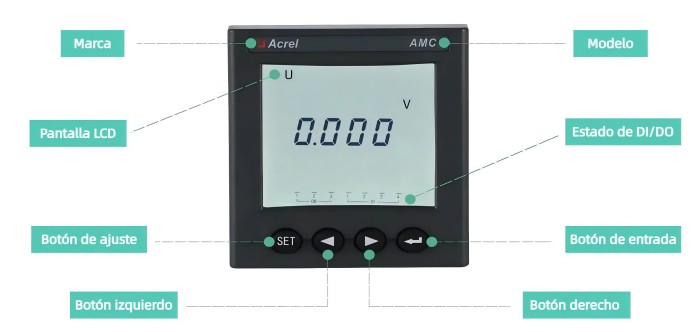

4. Panel Frontal:

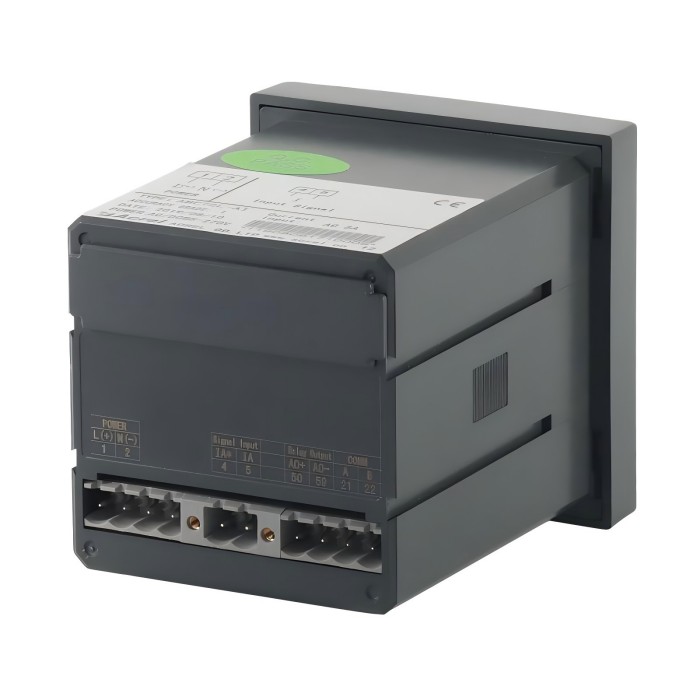

5. Alambrado:

6. La Red:

Parámetros técnicos				Valor
Entrada	Valor nominal			Voltaje AC: Monofásico AC 100V, 400V Trifásico AC 100V, 400V, 660V (UL-L, solo 72/96) Corriente AC: AC 1A, 5A; Voltaje DC: 1000V, 300V, 75mV, 10V; Corriente DC: 0-20mA, 4-20mA, 5A;
	Sobrecarga			Voltaje: 1.2 vecesdel valor nominal (continuo); 2 vecesdel valor nominal/1 segundo Corriente: 1.2 vecesdel valor nominal (continuo); 10 vecesdel valor nominal/1 segundo
	Frecuencia			45Hz～65Hz
	Consumo de energía			Consumo de energía de cadacircuito devoltaje/corriente <0.5 VA.
Exactitud				0.5 clase
Función		Pantalla		LED or LCD
		Comunicación		RS485, protocolo Modbus-RTU; (1 bit de inicio, 8 bits de datos, 1 bit de parada, sin paridad) Velocidad en baudios 2400/4800/9600/19200 bps, etc.
		Alarma		Relé pasivo de 1 canal, capacidad de contacto 3A/30VDC, 3A/250VAC, Se utiliza para alarmas altas, bajas y de desequilibrio, etc.
		Salida analógica		DC4~20mA, (carga<500Ω) (Nota: el cable blindado se selecciona especialmente para la entrada y salida de señal anterior)
		Conmutación		Entrada	Entrada de contacto seco de 4 o 2 canales, fuente de alimentación integrada
				Salida	Salida de conmutación de 2 canales, sin contacto de relé, capacidad: 3A/30VDC, 3A/250VAC
Fuente de alimentación		Rango de voltaje		AC/DC 85-265V
		Consumo de energía		<5VA
Resistencia de aislamiento				≥ 100MΩ
Tensión soportada a frecuencia industrial				Entre el conjunto de terminales de alimentación y la entrada de señal, el conjunto de terminales de salida 2kV/1min (RMS); Entre la carcasa y todo el conjunto de terminales (excepto el conjunto de terminales con tensión de referencia inferior a 40 V)AC 4kV;
Ambiente			Temperatura	Trabajo: -10°C ~ +55°C; Almacenamiento: -25°C ~ +70°C;
			Humedad	≤95%RH, sin condensación, sin gases corrosivos
			Altitud	≤ 2500m
